SCR Dosiersystem

SCR System von CPK

Mit dem zunehmenden Einsatz von SCR – Systemen zur Entstickung (De-Noxierung) von Diesel- sowie Gasmotoren - sind kosteneffektive und zuverlässige Dosiersysteme zum Dosieren der Harnstoff-Wasserlösung (AdBlue) in den Abgasstrom notwendig.

CPK Automotive ist stolz Ihnen ein kosteneffektives und kompaktes System zu präsentieren! Das von CPK entwickelte System, bedient sich bei den Komponenten zur Mengendosierung bekannter und bewährter Komponenten aus dem Hause Heinzmann (Control Unit DC12) bzw. Cummins Emission Solutions (Supply Unit und Dosing Module der Baureihe UL2).

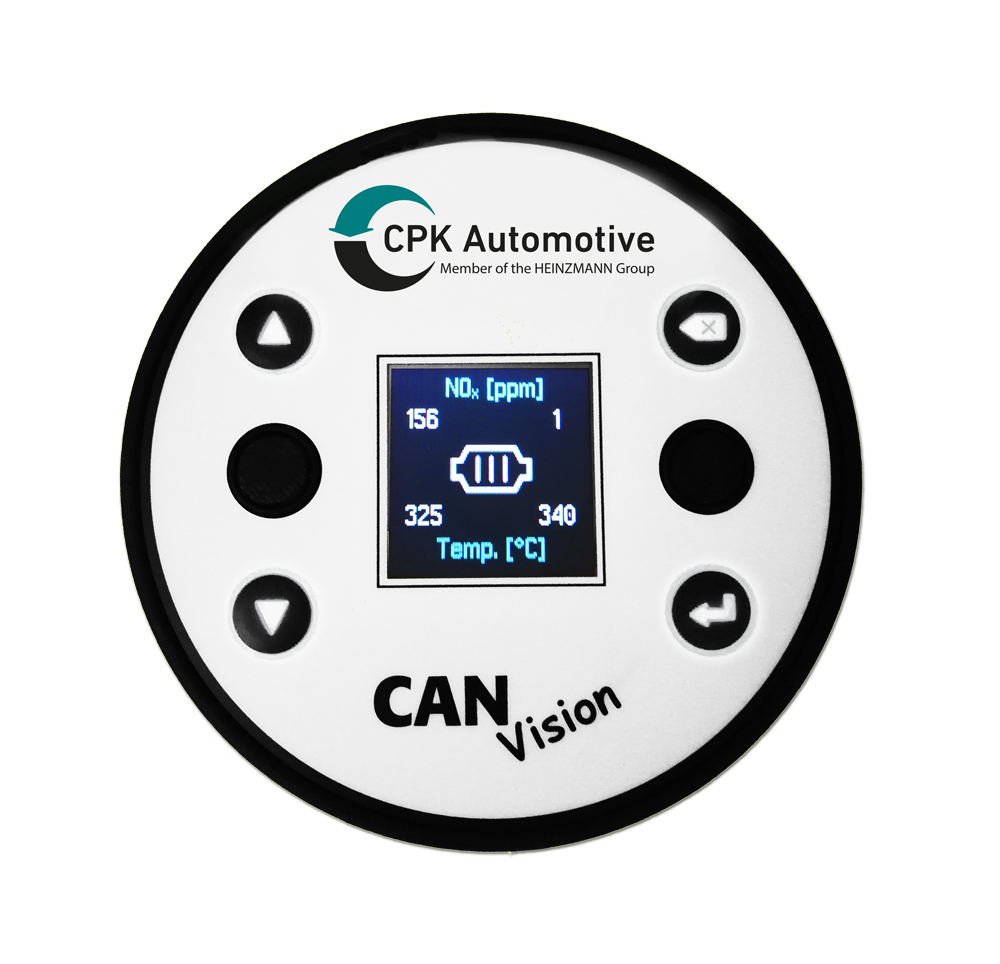

CANVision

Display
Display

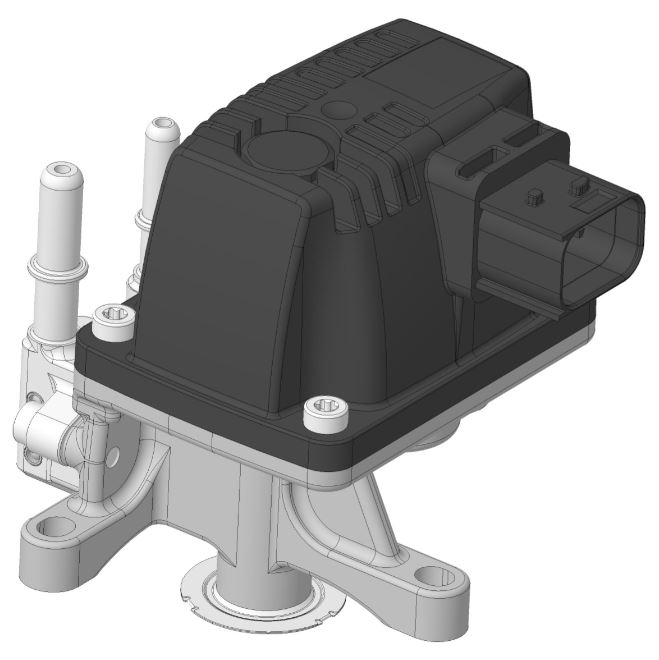

Dosing Unit
Dosing Unit

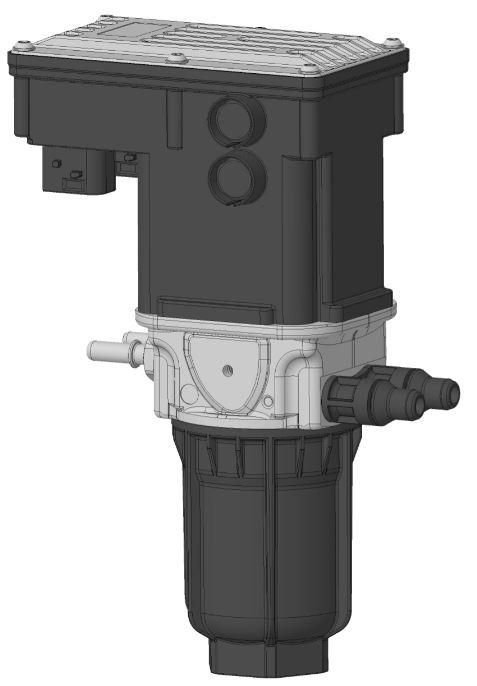

Supply Unit
Supply Unit

Komponenten

  • Dosing Unit
  • Supply Unit

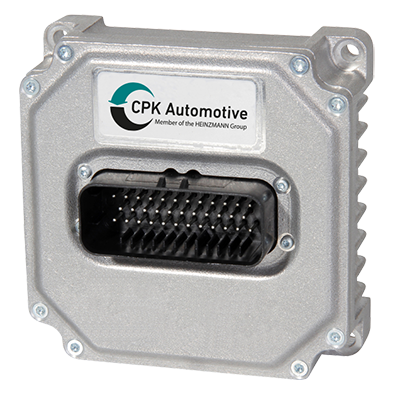

  • SCR-Control Unit
  • NOx Sensoren
  • Temperatursensoren (pre & post SCR catalyst)
  • Display
  • Kabelbaum/Stecker Set
  • Kombinierter Druck- und Temperatursensor im Luftansaugrohr

Wie funktioniert es?

Die Control Unit ermittelt anhand der gemessenen NOx Konzentration im Abgas und dem Abgasmassenstrom die notwendige Harnstoffmenge AdBlue, die dann über die Supply Unit und das PWM gesteuerte Dosing Module in den Abgasstrom vor dem SCR Katalysator eingespritzt wird.
Neben der NOx Sensorik vor und nach dem SCR Katalysator wird über die Temperatursensoren sichergestellt, dass die SCR Katalysatoren in den dafür vorgesehenen Temperaturfenstern betrieben werden, um eine maximale NOx-Reduktion bei minimalem Ammoniakschlupf zu gewährleisten.

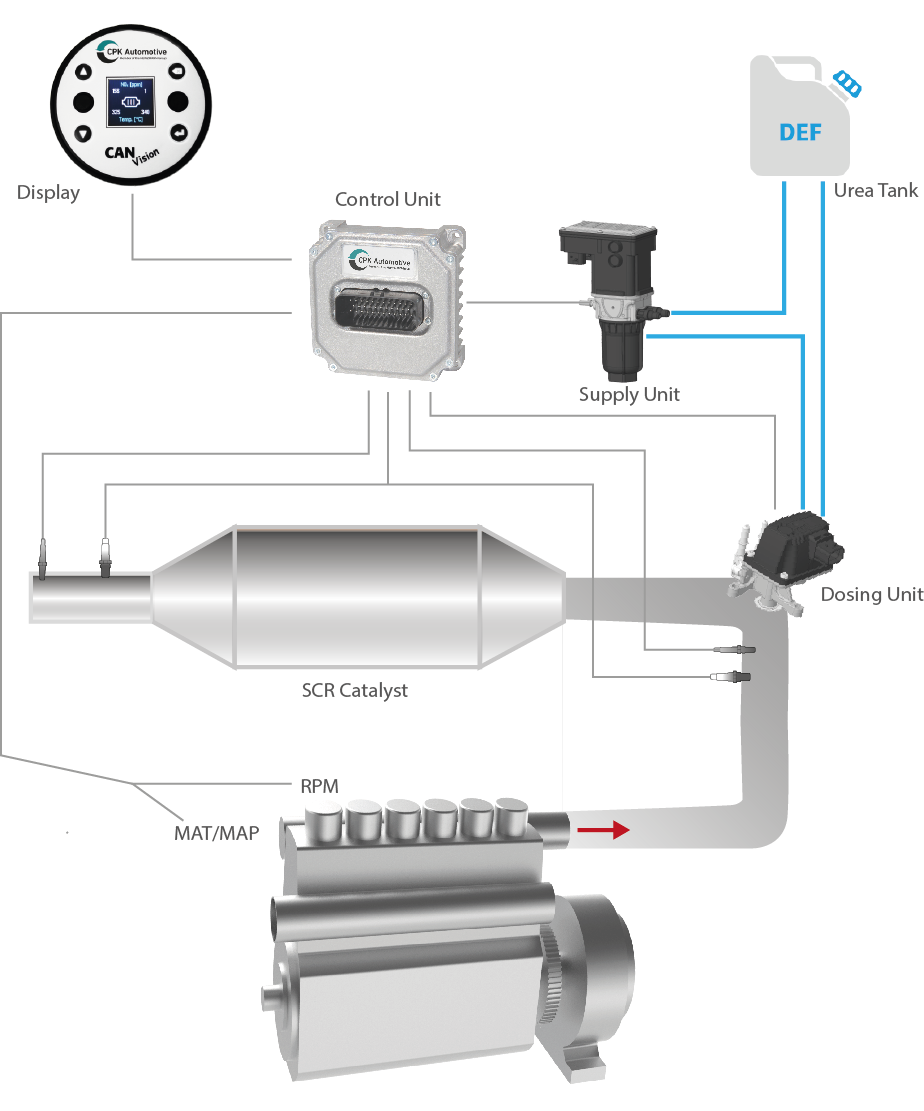

SCR-System

Was noch?

Neben der Regelung der korrekten Zumessung der AdBlue-Mengen sind zahlreiche weitere intelligente Funktionen in der Heinzmann DC12 Control Unit integriert, die auf Kundenanforderung erweitert werden können. Dazu zählen Funktionen wie zum Beispiel eine AdBlue Tanklevel Überwachung, die mit den NOx-Reduktionsraten zu einem erweiterten Monitoring des Gesamtsystems kombiniert werden kann.

Haben Sie Fragen? Sprechen Sie uns an!

Möchten Sie mehr erfahren?

Know-how vom Marktführer

Wir entwickeln seit über 50 Jahren innovative Produkte für die Abgasnachbehandlung im ON-Road- und OFF-Road-Bereich, z. B. für Busse, Baumaschinen, Schiffe, Lokomotiven und Generatoren. Als Marktführer haben wir weltweit mehr als 150.000 Systeme im Einsatz.
